Beschilderungssystem System 2002 / 2012
Türschild
- gewölbtes Aluminiumstrangpessprofil (silbern eloxiert),
- abgerundeter Seitenabschluss,
- Kunststoffabdeckkappen oben u. unten
- blendfreie Acrylabdeckung,

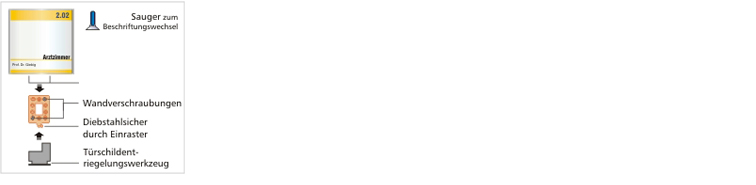

- mit komfortabler Schnellmontageplatte
Türschild mit frei-belegt Anzeige
- gewölbtes Aluminiumstrangpessprofil (silbern eloxiert),
- abgerundeter Seitenabschluss,
- Kunststoffabdeckkappen oben u. unten
- blendfreie Acrylabdeckung,
- mit komfortabler Schnellmontageplatte
Wandschild
- mit eckigem, flachen Seitenabschluss,
- Aluminium, silber eloxiert, allseitig geschlossen,
- blendfreie Acrylabdeckung,
- Informationsfläche mit Papierreinleger beschriftbar,
- einfache, schnelle und exakte Montage mittels im Schildsystem verdeckter Lochbohrungen
- gleichbleibende horizontale Schildwölbung dank integrierter Spanten
Flügelschild
- gewölbte Ausführung, Aluminium silber eloxiert, allseitig geschlossen
- innenliegende vorgewölbte Spanten mit Spannmechanismus und Montageschienen
- geschlossene Informationsflächen aus Aluminium
- papierflexible Beschriftungsflächen möglich
- Wandmontage mittels Auslegergrundplatte
Deckenabhänger
- gewölbte Ausführung, Aluminium silber eloxiert, allseitig geschlossen
- innenliegende vorgewölbte Spanten mit Spannmechanismus und Montageschienen
- geschlossene Informationsflächen aus Aluminium
- papierflexible Beschriftungsflächen möglich
- Abhängung mittels Edelstahldraht bzw. Edelstahlseil (D=1,5 mm)
und feinjustierbaren Edelstahldeckenbuchsen
Wandwegweiser
- gewölbte Ausführung, Aluminium silber eloxiert, allseitig geschlossen
- innenliegende vorgewölbte Spanten mit Spannmechanismus und Montageschienen
garantieren eine gleichbleibende Wölbung der Beschriftungsflächen
- Kombination von permanenten und papierflexiblen Modulen möglich,
Papiereinleger nach vorn wechselbar
- Zusammensetzung beliebig und erweiterbar
- gesichert gegen unbefugte Entnahme der Beschriftungsträger
Außenaufsteller
- gewölbte Ausführung, permanent beschriftbar
- Unterkonstruktion Aluminiumstrangpressprofil oder Stahl
- vorgewölbte Spanten mit Spannmechanismus garantieren eine
gleichbleibende Wölbung der Informationsflächen
- geschlossene Informationsflächen aus Aluminium, silber eloxiert oder Edelstahl
- Sockelmöglich
- Montage mittels Bodeneinlass oder mit Standfuß zum Aufschrauben
Technische Daten System 2002
Türschild (BxH) |
Wandwegweiser |
Aussenaufsteller |
Paneelhöhen |
150 x 150mm 150 x 210mm
|
Standartbreiten: 320mm 420mm 520mm 620mm 800mm 900mm |
Standartbreiten: 620mm 900mm 1150mm 1400mm
|
beliebig
|
Die endgültige Höhe des jeweiligen Schildes ist flexibel gestaltbar und ist abhängig von der gewünschten Höhe der verwendeten Paneele. Die einzelnen Paneele ergeben untereinander angebracht eine Rasteranordnung.
